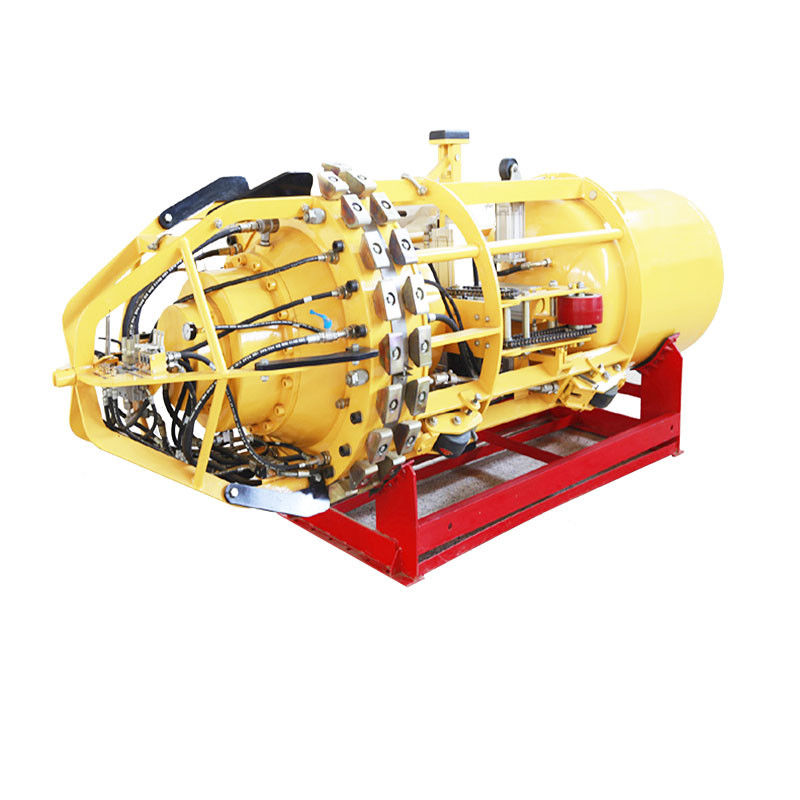

HGND serii rurociąg pneumatyczny wewnętrzny złącze generuje siłę promienną z wnętrza rurociągu stalowego, aby szybko wyrównać dwa otwory rurociągu, aby spełnić wymagania spawania rurociągu.Działa i steruje z użyciem sprężonego powietrza jako źródła energii.
Urządzenie wykorzystuje sprężone powietrze jako źródło energii do jazdy, pracy i sterowania.specjalnie nadające się do budowy rurociągu wodnego oraz rurociągu naftowego i gazowego o wysokich wymaganiach w zakresie ochrony środowiska, i może spełniać potrzeby budowy różnych rurociągów o średnicy rurociągu 6 "~ 80" i różnej grubości ściany.
Klempy nieporuszające się samodzielnie (wciągane ręcznie)
| Model | Wielkość rur | Numery tłoków | Moc tłoka | L | W | H | Waga | Kwadrat |
| (mm) | (KN) | (mm) | (mm) | (mm) | (kg) | (m3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305-357 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
Samobieżna zaciska (porusza się własną siłą)
| Model | Wielkość rur | Numery tłoków | Moc tłoka | Moc silnika | Numer silnika. | L | W | H | Waga | Kwadrat |
| (mm) | (KN) | (hp) | (mm) | (mm) | (mm) | (kg) | (m3) | |||
| HGDNQ16-18 | 406-457 | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508-559 | 10x2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559-610 | 12x2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | 610-660 | 12x2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711-762 | 12x2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762-813 | 14x2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 | 864-914 | 16x2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | 914-965 | 18x2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016-1067 | 20x2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168-1219 | 20x2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219-1270 | 22x2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321-1372 | 22x2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 | 1574-1676 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727-1727 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | W latach 1930-2032 | 30x2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
Specyfikacje techniczne Suhigo Pneumatic Internal Clamp:
1) Kompaktna konstrukcja, bezpieczne i niezawodne działanie
Rozsądna konstrukcja i kontrolowany proces produkcji zapewniają dokładność obróbki i dokładność wymiarową różnych części, tak aby zapewnić wydajność części.
2) Wysoka dokładność ustawienia i szeroki zakres zastosowań
Główne części robocze są wybierane z międzynarodowych znanych marek i przetwarzane przez centrum obróbki części konstrukcyjnych CNC, aby osiągnąć wysoką dokładność wyrównania komponentów wyrównania.
3) Rozszerzenie stosowania
Zastępując bloki rozszerzające, adapter może zaspokoić potrzeby zmiany wielkości rurociągu w określonym zakresie,rozszerzyć zakres zastosowań adaptera i zrealizować jedną maszynę z wieloma funkcjami.
4) Czyste, wydajne, ochrona środowiska, silna zdolność wspinaczkowa i silna zdolność przechodzenia
Powietrze sprężone jest wykorzystywane jako źródło energii, jest czyste, wydajne i spełnia wymagania zarządzania bezpieczeństwem i higieną w budownictwie.
Światowej sławy marki silnik pneumatyczny i kompaktowa konstrukcja, oszczędność energii, i ma silną zdolność wspinaczkową (> 20°) i silną zdolność przejściową (30 razy D)
5) Szybka regulacja, łatwa konserwacja
W przypadku konieczności dostosowania się do różnych grubości ścian, urządzenie może być szybko, wygodnie i precyzyjnie ustawione w miejscu, aby zapewnić wysoką wydajność pracy
6) DNQ16' i większy rozmiar zacisku pneumatycznego posiada samobieżny system
regulowana prędkość chodzenia, mniejsze zużycie powietrza i lepsze osiągi wspinaczkowe.
W celu hamowania przyjmuje się dwustronne hamowanie rozszerzeniowe cylindru, z doskonałą siłą hamowania i prędkością hamowania.
System jazdy i układ hamulcowy tworzą blokadę ścieżki gazowej w celu zwiększenia elastyczności i bezpieczeństwa pracy na rampy.
7) Urządzenie ograniczające dodane do systemu rozszerzającego
W poprzednich przypadkach, wypadki zablokowania rur nigdy nie wystąpiły
